JIM DUNLOP CBM95 Crybaby Mini WahにLEDを。

愛用してますダンロップのミニワウにLEDを付けました。

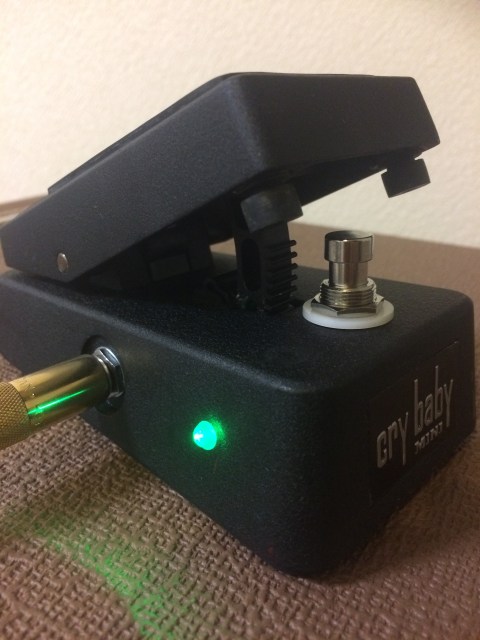

作業自体は簡単なもので、材料費は700円くらい。写真 2019-11-15 4 37 36.jpg

配線はこれが一番分かりやすいかも。

https://imgur.com/gallery/cnD4rQ1

いくつか気をつけるところはあるか。

  1. フットスイッチは小型のものを選ぶべきではない。
  2. スイッチの高さが足りなくなるので対策必須。
  3. LEDの取り付け位置は自分に合わせて。

1のフットスイッチに関してはなるべく普通の9pinを使った方がいいです。

小型のものを使って改造している人も散見しますが、あれは斜めからの踏み込みに弱いようでワウのスイッチとしては壊れやすいように感じます。

普通のサイズでも無加工で入るので信頼性の高い部品を使いましょう。



2は上記リンクにもありますがフットスイッチをしっかり押し込むための工夫ですね。

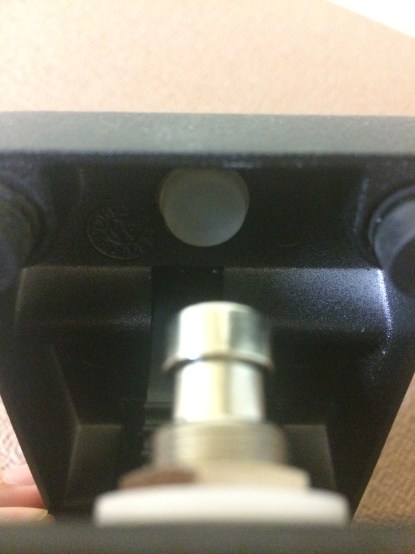

写真 2019-11-15 4 37 56.jpg

なんかのゴム足の余り物を貼り付けて調整しました。たまたまちょうどよかった。

ダイソーにもあるのでサイズ違いで複数買って調整するといいです。多分防振グッズの辺りにあるはず。



3、LEDの取り付け位置は自分がどちらの足で操作するか、隣に繋ぐペダルとの距離感などを考えて決めましょう。

自分は一番右にワウを配置して右足で踏むのでLEDは右側に。

スイッチの並びに上向きでつけるのはおすすめしないかな。足を乗せると見えないから。


普通のワウと比べるとあまり情報が多くないように思いますが、全然加工できますよー。

LEDがあるおかげで助かるライブがいっぱいあるのでぜひ付けよう。

筐体に穴を開けるのに苦労すると思いますがエフェクターの改造には必要なことなので…ドリルとリーマーを買いましょう。設備投資は大切です。
